产品结构：
本冷凝器是由搪玻璃器底，器盖，双面搪玻璃夹层凹凸中片及外包“四氟”薄膜的氯丁橡胶垫圈或氟橡胶垫圈，U型胶管和紧固件等组成的重迭式组装结构。
该设备的冷凝面积，具有灵活调节性。可按用户需要增加或减少层片数进行组装。
一台面积为P（W）-l型10 m2的碟片冷凝器，总高度为1510mm，直径960mm。而一台同样面积的搪玻璃套简式冷凝器的总高为2260mm，外径1020mm；所以，相比之下，P（W）型搪玻璃碟片式冷凝器结构紧凑。
性能特点：

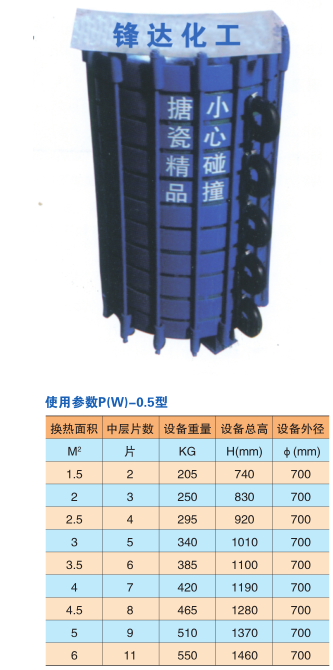

1. 本产品P（W）-0.5，P（W）-1，P（W）-2三种型号类别。
冷凝面积P（W）-0.5型号凹凸型中片每片为0.5m2，设备外径700mm。
P（W）-1型号凹凸型中片每片为1m2，设备外径960mm。 P（W）-2型号凹凸型中片每片为2m2，设备外径1150mm。 定型规格为1m2≤F≤36m2系列，可根据所需冷凝量来选择。
2.体积小，重量轻，结构紧凑。一台冷凝面积为10m2的P（W）-1型搪玻璃片式冷凝器，只有940公斤。故运输安装方便。
3.热气流的冷凝，通过热气流和冷却水的逆向流动进行热交换。片层间距小而均匀；介质反复的扩散，会合流动有效的提高了冷凝率并消除了气流外泄现象。一般情况下可采用自来水作为冷凝液就可达到良好的冷凝效果。必要时可将冷却水分层并联进出，可提高冷凝效率。
4.片层层数多则扩散，会合面积大。可有效的缩小冷凝器体积而不降低冷凝效率。
5.冷凝效率与相同面积的搪玻璃套筒式冷凝器，石墨热交换器相比较，均可提高1-2倍。
6.经一定使用期限后，如发生有部件损坏，可进行局部替换单片。不会造成整机报废。延长了整机使用寿命。
|
 |
